基于IP网络的空中通讯管理系统解决方案

GL开发了空管测试套件中的MAPS™时间测量，来模拟ATM网络中的端点，并精确测量信令和语音在网络传输中的延迟。

传送于网络中的感兴趣事件:

• PTT激活和停用
• Squelch静噪启用和禁用
• To/From CWP的语音
• To/From无线电的语音
• RTP有效负载的传输
• RTP标头的传输

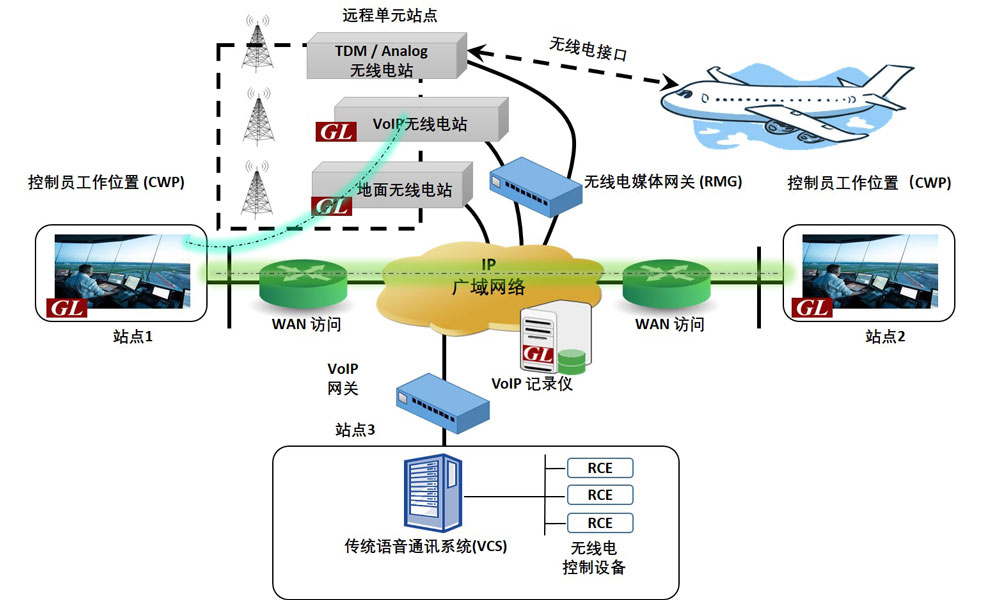

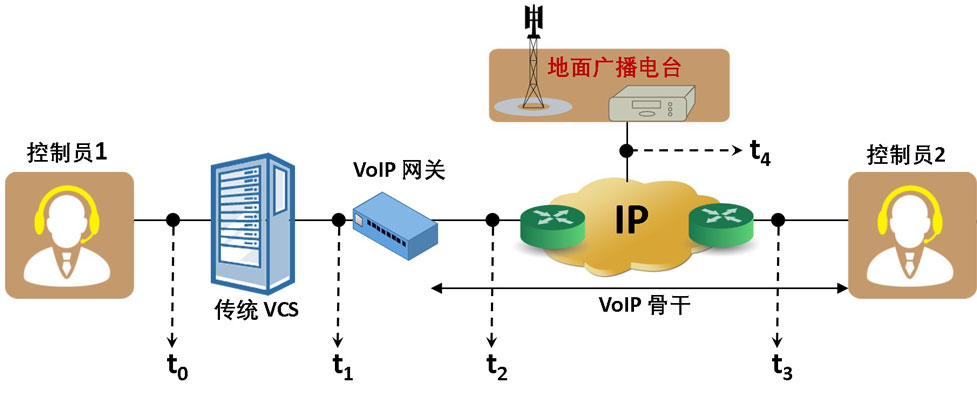

感兴趣的网络延迟测量:

• 发射器激活延迟
• 飞机通话指示延迟
• 地面传输语音延迟
• 发射器激活和飞机呼叫指示环回延迟
• 地面接收语音延迟
• 地面发射和接收语音环回延迟
• 频率键激活响应时间等

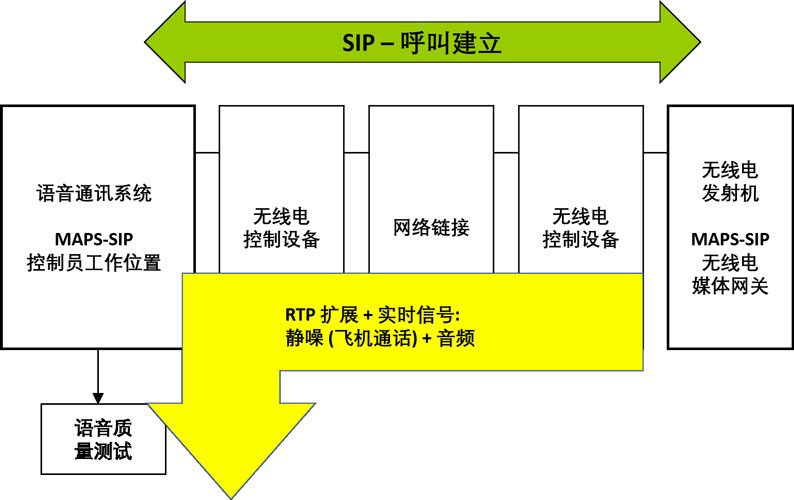

上图显示了MAPS™ ED137通过无线电网络向空管员发送语音文件来模拟来自飞机的呼叫。当飞机没有语音传输时，“保持在线（keep-alive）”数据包将从无线电侧发送到VCS / CWP端点。飞行员按下PTT键将触发向地面的语音传输，“保持在线”数据包被从无线电向VCS / CWP发送的音频数据包取代。控制器端记录语音流量。使用GL的语音质量测试应用程序，将接收到的文件与原始文件进行比较，并得出基于ITU标准的语音质量得分。RTP流量也可以转换为模拟信号并输出到PC扬声器。

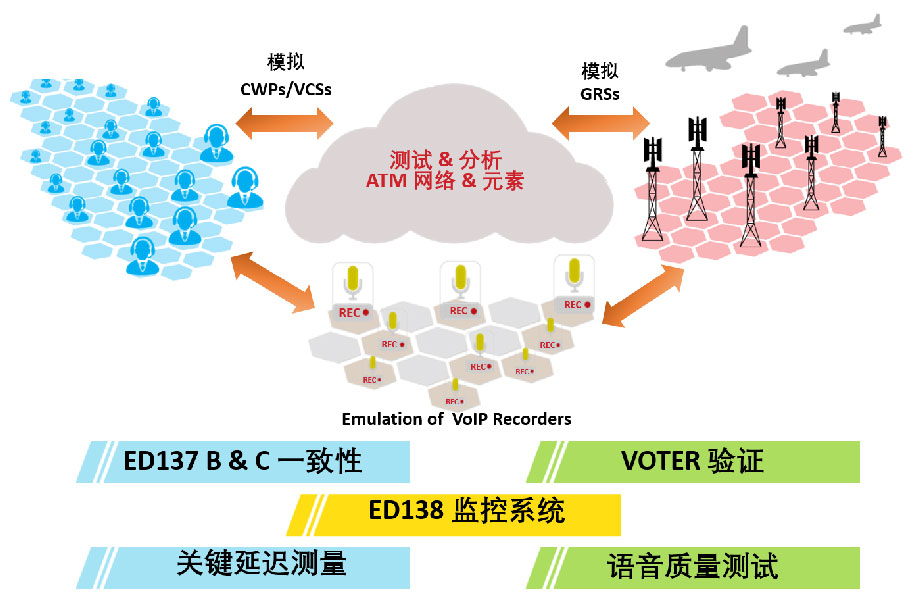

GL MAPS™ ED-137可以模拟许多端点并在网络上生成大量呼叫。GL提供（消息自动化和协议仿真）MAPS™ 软件平台，它可以模拟空对地呼叫（参照标准ED137_1B和ED137_1C：Radio）和地对地（参照标准ED137_2B和ED137_2C：Telephone）呼叫。 MAPS™ ED-137可仿真许多控制器和无线电。

以下仿真器符合ED-137 B和C规范，并且经过 VOTER验证:

MAPS™ ED-137 Telephone可以模拟许多CWP，模拟数百个地对地呼叫，支持所有电话呼叫类型和场景，例如呼叫保持、呼叫转移等。

MAPS™ ED-137 Radio可以模拟空对地呼叫中的传出和传入消息，它可以模拟CWP或GRS。

MAPS™ ED-137 Recorder记录器可以在CWP、GRS和记录器界面上模拟呼叫记录功能，生成数百个记录会话验证性能和测试能力。

GL的PacketScan™软件可以采集和监控IP上的实时信令和流量。根据EUROCAE ED-138，它可以采集、解码、分离、监控和收集所有IP语音电话的统计信息。它可以方便地查看地对地呼叫和空对地呼叫。

• 根据ED-137标准解码所有RTP扩展标头
• 支持所有流量 —— 数字、铃音、语音、视频、传真
• 支持IPv4 和 IPv6网络的实时监控
• 采集数据包和收集统计数据
• 测量语音质量统计如MOS(平均意见得分)、丢包、延迟、抖动等
• 分析被测系统对协议标准的遵守情况
• 提供图表，包括语音质量、协议梯形图、波形图、频谱显示等

GL的 NetSurveyorWeb™ 是基于Web的中央网络监视系统，它连接到PacketScan™探针并显示呼叫详细记录（CDRs）、测量结果和网络性能统计信息。用户可以通过简单的Web浏览器方便地查看所有信息。

测量包括——

• 语音质量(MOS, R-Factor)
• 信号水平、噪音水平和回声
• 延迟测量（环路延迟、单向延迟）
• 信令消息和流量类型
• 通话时间和通话量
• 通话状态（完成、忙音、成功、失败）
• 物理层报警（链路状态、载波丢失、同步丢失等）
